Access Port , Trunk Port

ข้อสอบ CCNA เกี่ยวกับ Switch - Access port และ Trunk port

โจทย์: คณะทำงานทางด้าน network กำลังพยายามศึกษาและทำความเข้าใจเกี่ยวกับการทำงานของบริษัท FLD โดยการศึกษา network ดังที่แสดงไว้ ซึ่งคณะทำงานรู้ว่า server ใน VLAN ที่ 4 ได้จัดเตรียมทรัพยากร (resource) ต่างๆ ที่มีความจำเป็น เพื่อที่จะรองรับ host ของ user ใน VLAN อื่นๆ โดยคณะทำงานจำเป็นที่จะต้องกำหนดว่า interface ไหนเป็น access ports
คำถามคือ interface ไหนเป็น access port? (Choose three)

================================================
ปูพื้นฐานกันสักนิดครับ หลักการของ Access Port และ Trunk Port
- Access Port จะเป็น Port หรือ Interface ที่รองรับได้เพียงแค่ 1 VLAN (1 port : 1 VALN) ดังนั้น Access port คือ port ที่ต่อกันระหว่าง Switch กับ Host หรือ Switch กับ Server
- Trunk Port จะเป็น Port หรือ Interface ที่รองรับได้หลายๆ VLAN (1 port : หลาย VLAN) ดังนั้น Trunk port คือ port ที่ต่อกันระหว่าง Switch กับ Switch
หมายเหตุ Host = PC (หรือเครื่อง Desktop), Notebook (หรือ Laptop) ================================================= สำหรับ Interface ที่ต่อกันระหว่าง Switch1 กับ Router จะเป็นอะไรนั้น ผมขออธิบายดังนี้ครับ จากรูปจะเห็นได้ว่าใน network มีทั้งหมด 3 VLAN (VLAN 2, VLAN 4 และ VLAN 5) และทั้ง 3 VLAN ก็ต้องมี Gateway เพื่อใช้ในการสื่อสารข้าม VLAN หรือ Subnet แต่ในรูปมี Router เพียงแค่ตัวเดียว และ Interface ของ Router ก็มีเพียงแค่ Interface เดียว
ดังนั้นในกรณีเช่นนี้แล้ว Interface Fa1/0 ของ Router จำเป็นที่จะต้องทำเป็น Sub-Interface พร้อมกับการ encapsulate ให้เป็น dot1Q หรือกล่าวอีกนัยหนึ่งก็คือ จะต้องทำ Interface Fa1/0 ของ Router ให้เป็น Trunk Port นั่นเอง

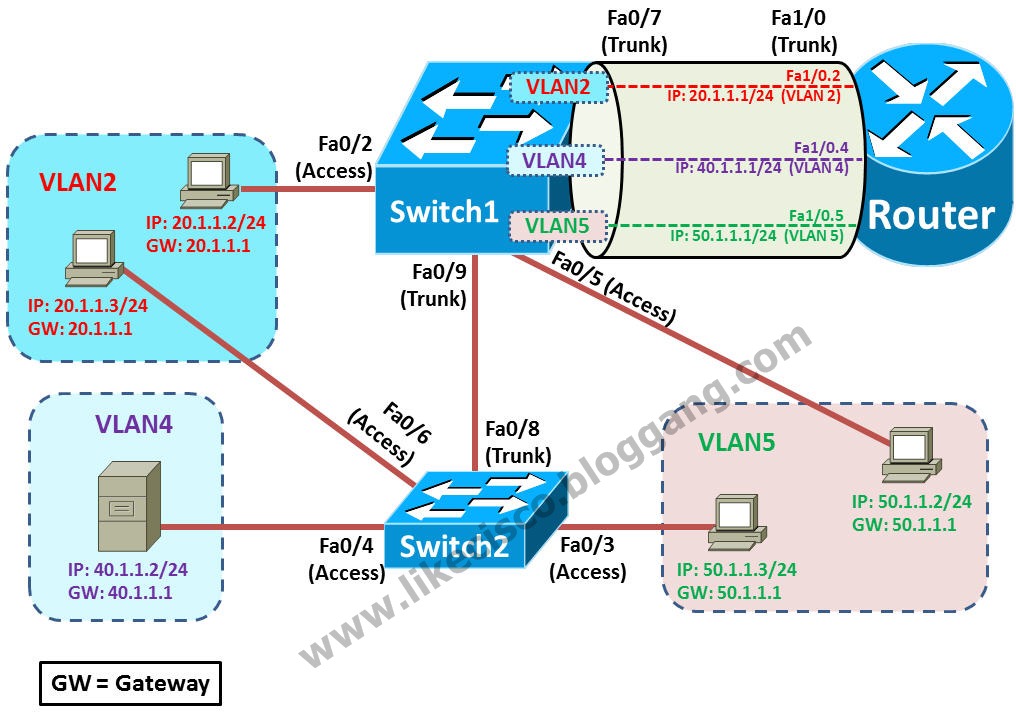

ดังนั้น จากรายละเอียดที่ได้กล่าวไปแล้ว ผมขอใส่รายละเอียดเพิ่มเติมในรูป เพื่อให้ท่านได้เห็นภาพที่ง่ายขึ้นดังภาพข้างล่างครับ

ซึ่งจากคำตอบแล้ว เราสรุปได้ดังนี้
A. Switch1 – Fa0/2 => ถูกเพราะเป็น port ที่ต่อไปยัง Host ใน VLAN2 (Access Port / Switch-to-Host)B. Switch1 – Fa0/9 => ผิดเพราะเป็น port ที่ต่อไปยัง Switch2 (Trunk Port / Switch-to-Switch)C. Switch2 – Fa0/3 => ถูกเพราะเป็น port ที่ต่อไปยัง Host ใน VLAN5 (Access Port / Switch-to-Host)D. Switch2 – Fa0/4=> ถูกเพราะเป็น port ที่ต่อไปยัง Server ใน VLAN4 (Access Port / Switch-to-Server)E. Switch2 – Fa0/8 => ผิดเพราะเป็น port ที่ต่อไปยัง Switch1 (Trunk Port / Switch-to-Switch)F. Router – Fa1/0 => ผิดเพราะเป็น port ที่ถูก encapsulate ให้เป็น dot1Q เพื่อให้รองรับได้หลาย VLAN  (Trunk Port)=================================================
ข้อมูลอ้างอิงการ configure Trunk Port บน Router
http://www.cisco.com/en/US/tech/tk389/tk815/technologies_configuration_example09186a00800949fd.shtml
หมายเหตุ การ configure Port ของ Router ให้เป็น Trunk Port เพื่อให้รองรับได้หลายๆ VLAN นั้น จะเป็นการทำ "InterVLAN Routing" ครับ และการ configure รวมถึงการใช้งาน Router ในลักษณะนี้ จะมีชื่อเล่นคือ "Router on Stick" ครับ (แปลเป็นไทย ประมาณว่า "Router บนแท่งไม้" ให้ลองสังเกตรูป Router กับ Interface แล้วจับมาอยู่ในแนวตั้ง โดย Router อยู่บน จะดูเหมือนอมยิ้มครับ)
หวังว่าคงเป็นประโยชน์บ้างไม่มากก็น้อยนะครับ
ขอบคุณครับ


credit : โก้-ชัยวัฒน์

การใช้งาน fsarchiver

การ backup ด้วย fsarhciver
# startx
# fsarchiver probe simple //ตรวจสอบ partition harddisk
# mkdir /mnt/500ext4
# mount /dev/sdd1 /mnt/500ext4
# fsarchiver savefs /mnt/500ext4/partimages/kubuntu/kubuntu2 /dev/sda9

การ restore ด้วย fsarchiver
# fsarchiver restfs /mnt/500ext4/partimages/kubuntu/kubantu2.fsa id=0, dest=/dev/sda9

การใช้งาน Sysrescd

/Root %Startx เพื่อเข้าสู่โหมดกราฟฟิค
ls -l /dev
/Root% Gparted ตรวจสอบ partition harddisk
/root% cd /mnt
/mnt% mkdir pjdiskimages
/mnt% ls -l
/mnt% ntfs-g3 /dev/sdc2 /mnt/pjdiskimages #mount ระบบ ntfs ของ external harddisk

เข้าเมนู START> MISC> Midnight commander เพื่อตรวจสอบ  /mnt/pjdiskimages
/mnt% partimage
เลือกบีบอัด แบบ GZIP

การกู้คืน Image ที่สร้างไว้
/root% startx
/root% cd /mnt
/mnt% mkdir pjdiskimages
/mnt% ntfs-3g /dev/sdc2 /mnt/pjdiskimages

เข้าเมนู START> MISC> Midnight commander เพื่อตรวจสอบ  /mnt/pjdiskimages
/mnt% partimage
